Quality Gate 4200 Series

Inspección 100% en la línea para travesaños del salpicadero, bastidores auxiliares, ejes y similares.

Datos técnicos
Tiempo del ciclo
  • Velocidad de medición: cientos de características en 3D (x, y, z) en menos de 30 segundos en funcionamiento automático, según la automatización de la línea y la carga de piezas.
Precisión



  • Repetibilidad: normalmente +/- 0,02 mm con piezas reales de la producción
  • Rendimiento del sistema: verificado con los estudios tipo 1 y tipo 2/3 del MSA con piezas de la producción
  • Autodiagnóstico de medición: obtenido mediante cálculos de correlación con diversas cámarasation calculations
Tamaño de piezas
  • Sistema estándar: 1500 x 900 x 600 mm (largo x ancho x alto)
  • Sistema de gran tamaño: longitud máxima aproximada de piezas 2500 mm (por ejemplo, módulos del suelo de la carrocería)
Inspecciones
  • Mediciones en 3D con datos x, y, z de cada característica
  • Cálculo de ángulos, distancias, etc.
  • Inspección visual y verificación de la correcta colocación y orientación de componentes tales como tuercas o pernos soldables y tuercas tipo clip
Piezas inspeccionadas
  • Travesaños del salpicadero: acero soldado, aluminio soldado, magnesio fundido
  • Bastidores auxiliares: acero soldado, aluminio
  • Ejes semirrígidos de torsión: medición de caída y convergencia
  • Otras piezas de carrocería y chasis de similares propiedades
Configuraciones del sistema

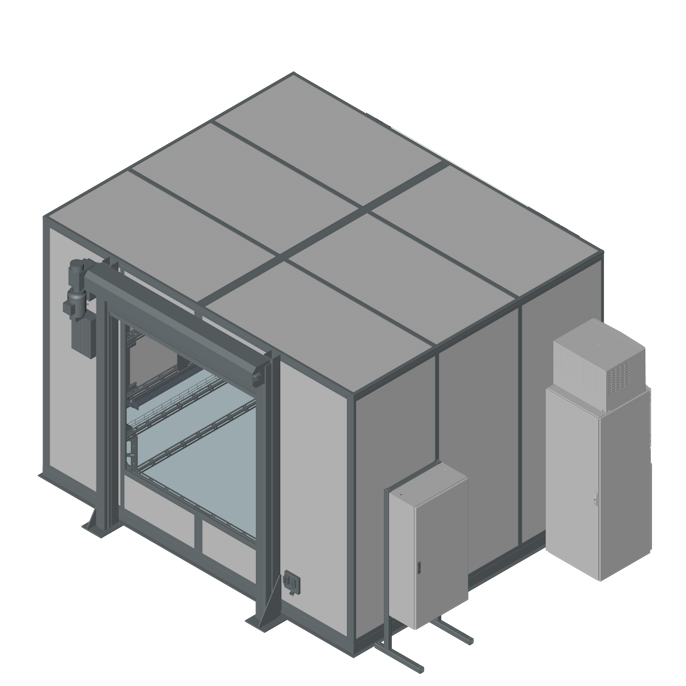

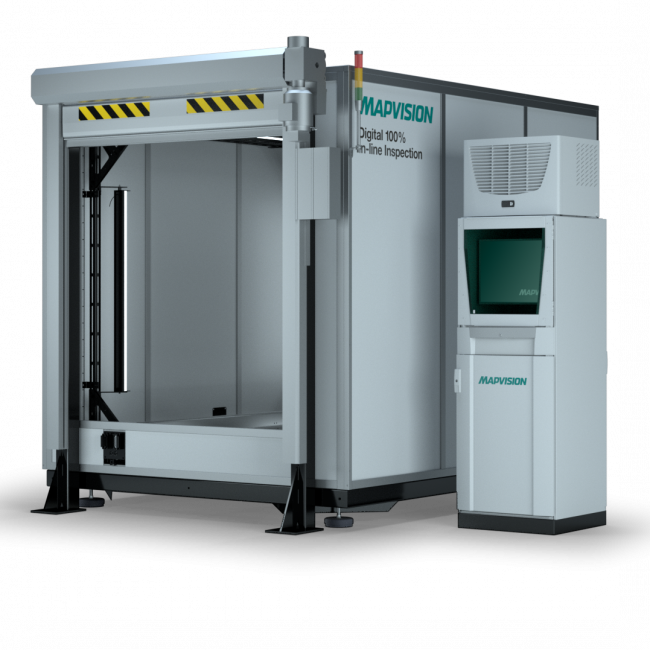

Quality Gate 4200 Automatic door

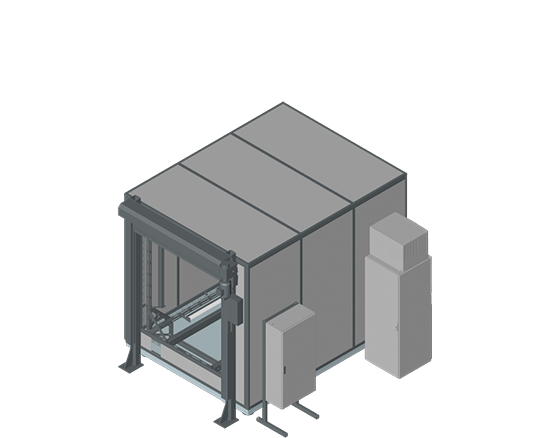

AD1 42: Una puerta automática

Un robot carga la pieza por un lateral.

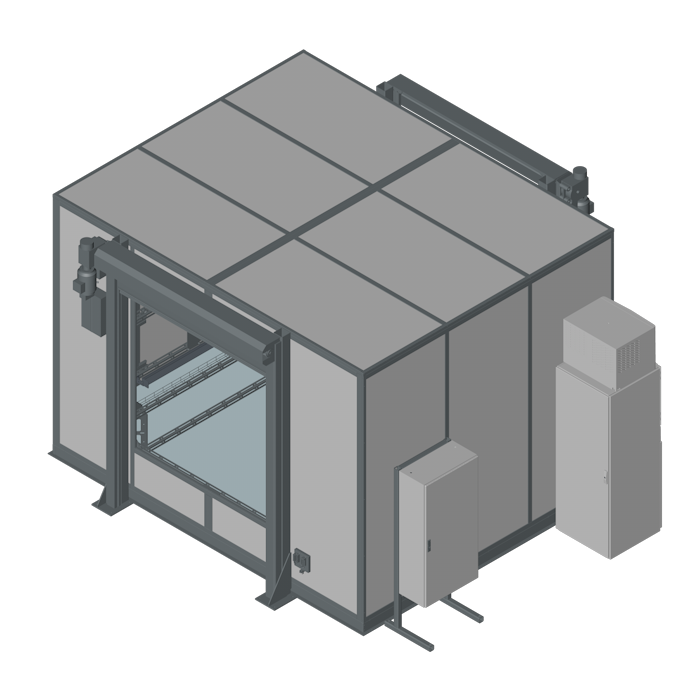

Quality Gate 4200 Automatic doors

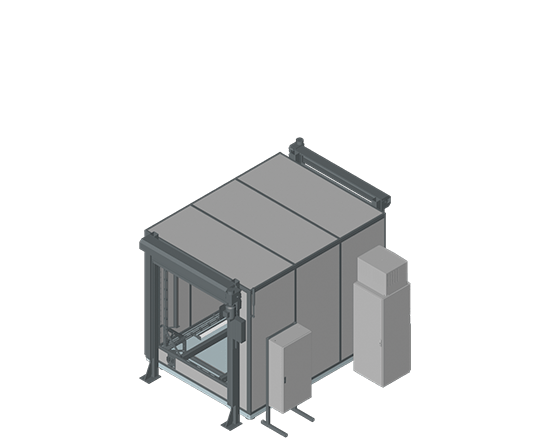

AD2 42: Dos puertas automáticas

Un robot carga la pieza por un lateral y otro robot la retira por el otro lateral. Esta opción acorta el ciclo de carga.

Quality Gate 4200 Automatic Single shuttle

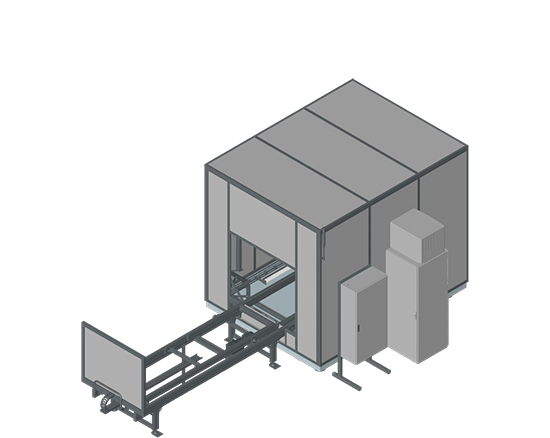

AS1 42: Una lanzadera automática

La lanzadera se controla mediante la automatización de la línea.

Un robot carga la pieza en un soporte fijo con una lanzadera.

Quality Gate 4200 Manual single shuttle HMI

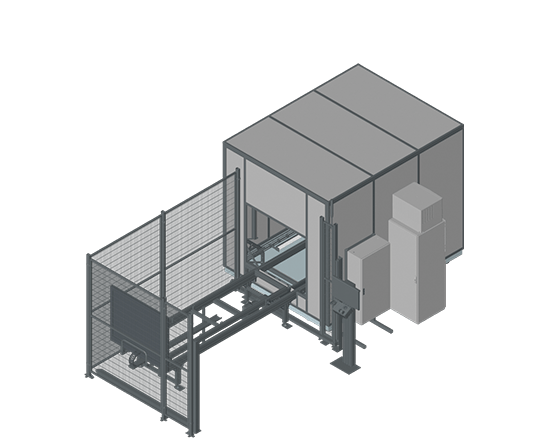

AS1 42 MCK: Una lanzadera manual con kit HMI

Carga de pieza manual. La lanzadera tiene un sistema motorizado

Quality Gate 4200 single shuttle

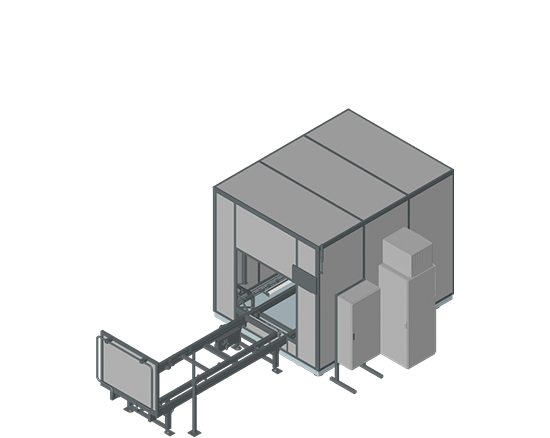

MS1 42: Una lanzadera manual

Carga de la pieza y manejo de la lanzadera manuales.

Quality Gate 4200 automatic double shuttle

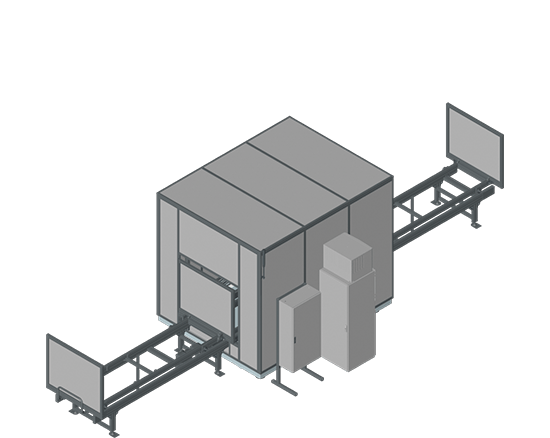

AS2 42: Doble lanzadera automática

El sistema con doble lanzadera sirve para inspeccionar dos piezas en paralelo. El sistema puede incorporar un soporte fijo de sujeción en cada lanzadera.

Las lanzaderas se controlan mediante la automatización de la línea.

Dos robots cargan las piezas en los soportes fijos con las lanzaderas.

Quality Gate 4200 manual double shuttle HMI

AS2 42 MCK: Doble lanzadera manual con kit HMI

Carga de piezas manual. Las lanzaderas tienen un sistema motriz y se controlan manualmente mediante terminales con interfaz de usuario.

Se incluyen las barreras de seguridad y las cortinas de luces.

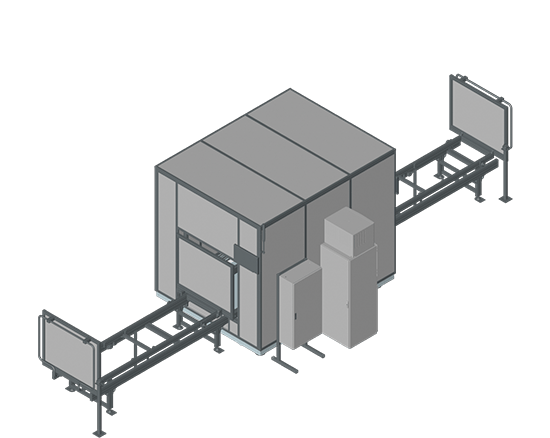

Quality Gate 4200 Manual double shuttle

MS2 42: Doble lanzadera manual

Carga de piezas y manejo de lanzadera manuales. La doble lanzadera manual viene con un kit de funcionamiento manual que garantiza que las lanzaderas entran de una en una.

Quality Gate 4200 double size automatic door

AD1 42-2: Sistema de gran tamaño con una puerta automática

Sistema Gate Unit de tamaño extra para inspeccionar módulos frontales, intermedios y traseros del suelo de la carrocería.

Un robot carga la pieza por un lateral.

Quality Gate 4200 double size two automatic doors

AD1 42-2: Sistema de gran tamaño con dos puertas automáticas

Sistema Gate Unit de tamaño extra para inspeccionar módulos frontales, intermedios y traseros del suelo de la carrocería.

Un robot carga la pieza por un lateral y otro la retira por el otro lateral. Esta opción acorta el tiempo de carga.
